Um sistema de iluminação foi construído com um circuito de três lâmpadas iguais conectadas a um gerador (G) de tensão constante. Esse gerador possui uma chave que pode ser ligada nas posições A ou B.
Descrição da imagem (gerado por IA)

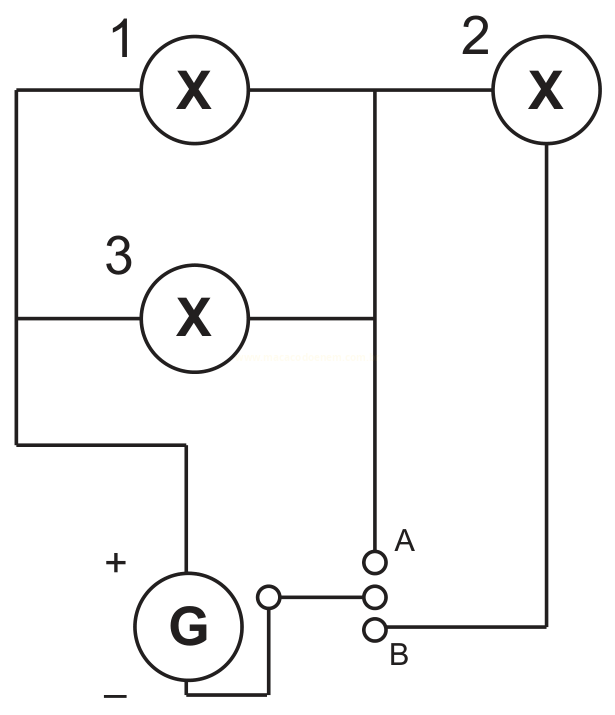

Diagrama de circuito elétrico. Três lâmpadas são representadas por círculos com a letra X dentro, numeradas 1, 2 e 3. As lâmpadas 1 e 3 estão ligadas em paralelo entre si, no ramo esquerdo do circuito; a lâmpada 2 fica na parte superior direita. Os fios conectam as lâmpadas entre si e a um gerador G, representado por um círculo na parte inferior esquerda, com os terminais marcados por + (acima) e − (abaixo). À direita, há dois terminais de conexão representados por pequenos círculos, identificados como A e B.
Textos contidos na imagem (gerado por IA)
1
2
3
X
G
+
−
A
B
Considerando o funcionamento do circuito dado, a lâmpada 1 brilhará mais quando a chave estiver na posição
Considerando o funcionamento do circuito dado, a lâmpada 1 brilhará mais quando a chave estiver na posição
-
B, pois a corrente será maior nesse caso.
-
B, pois a potência total será maior nesse caso.
-
A, pois a resistência equivalente será menor nesse caso.
-
B, pois o gerador fornecerá uma maior tensão nesse caso.
-
A, pois a potência dissipada pelo gerador será menor nesse caso.
Fontes oficiaisGabarito conferido
Com a chave na posição B, a corrente precisa atravessar também a lâmpada 2, que passa a ficar em série com o par 1-3. A resistência equivalente do circuito sobe para , a corrente total diminui e a tensão sobre as lâmpadas 1 e 3 cai para ; assim a lâmpada 1 dissipa apenas , brilhando bem menos.
Portanto, a lâmpada 1 brilha mais na posição A, que é exatamente o caso em que a resistência equivalente do circuito é menor ( contra ), permitindo maior corrente total no circuito.
