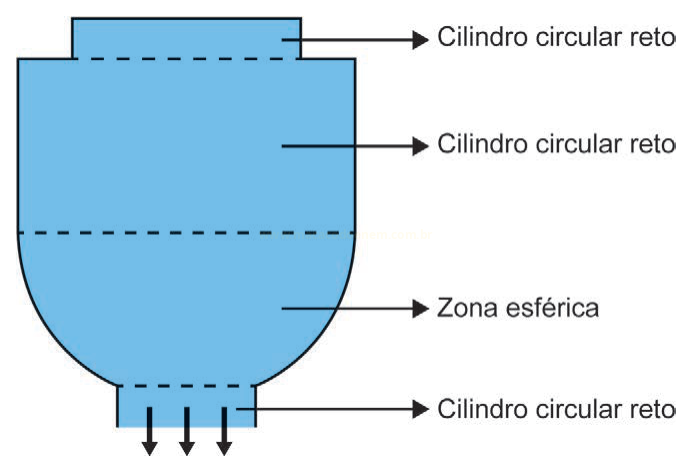

Um garrafão, cujas seções transversais são circunferências, encontra-se cheio de água. Ao ser acoplado a um bebedouro, ficou com sua base voltada para cima e paralela ao chão. A torneira desse bebedouro foi aberta para escoar toda a água desse garrafão com vazão constante. A vista frontal do garrafão é apresentada na figura.
Descrição da imagem (gerado por IA)
Desenho de um sólido de revolução em azul, formado por partes cilíndricas e uma parte esférica, com contorno preto. De cima para baixo: um pequeno cilindro circular reto no topo; abaixo dele, um cilindro circular reto mais largo; em seguida, uma região arredondada em forma de calota/zona esférica; e, na base, um cilindro circular reto estreito, de onde saem três setas verticais para baixo. Linhas tracejadas horizontais separam as partes. Setas indicam cada parte, com as legendas “Cilindro circular reto” (três vezes) e “Zona esférica”.
Textos contidos na imagem (gerado por IA)
Cilindro circular reto
Zona esférica
O gráfico que melhor representa a variação da altura da água no garrafão, em função do tempo , é
-

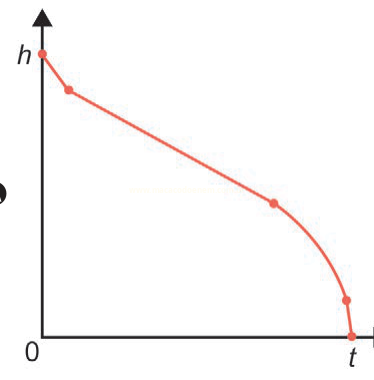

Descrição da imagem (gerado por IA)
Gráfico de linha vermelha em eixos cartesianos: o eixo vertical está marcado com a letra h no topo e o eixo horizontal com a letra t, com o zero na origem. A curva parte de um ponto no eixo vertical (altura h) e desce: primeiro há um trecho curto e mais inclinado até um segundo ponto marcado; em seguida, um longo trecho de declive suave, quase reto, passando por um terceiro ponto marcado; depois, o declive volta a aumentar e, próximo ao fim, a curva cai bruscamente até atingir o eixo horizontal em t. Os pontos marcados na curva indicam estágios da queda.
Textos contidos na imagem (gerado por IA)
h
t
0 -

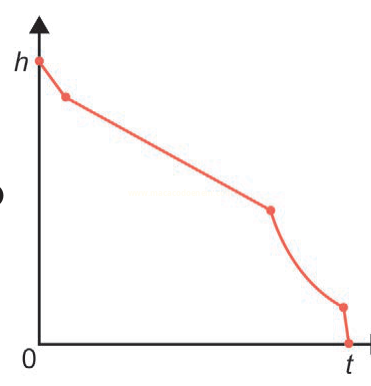

Descrição da imagem (gerado por IA)
Gráfico de linha vermelha em eixos cartesianos, com h no eixo vertical e t no eixo horizontal, partindo da origem marcada com 0. A curva começa em um ponto no eixo vertical e desce: um trecho curto e inclinado leva a um segundo ponto; segue um trecho longo e suave até um ponto situado pouco abaixo da metade da altura; depois a curva desce com inclinação moderada, formando uma leve curvatura, até um ponto próximo da base; por fim, há um pequeno trecho quase horizontal até encontrar o eixo t.
Textos contidos na imagem (gerado por IA)
h
t
0 -

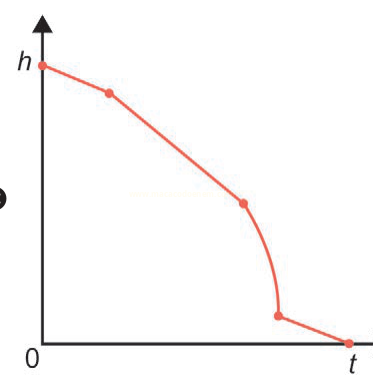

Descrição da imagem (gerado por IA)
Gráfico de linha vermelha em eixos cartesianos, com h no eixo vertical e t no eixo horizontal, com o zero na origem. A curva parte de um ponto no eixo vertical, desce um curto trecho inclinado até um segundo ponto e, em seguida, descreve uma curva convexa longa até um terceiro ponto marcado a cerca de dois terços do percurso; depois continua descendo e, próximo ao final, cai quase verticalmente até um ponto bem baixo; desse ponto, segue um pequeno trecho quase reto até atingir o eixo horizontal em t.
Textos contidos na imagem (gerado por IA)
h
t
0 -

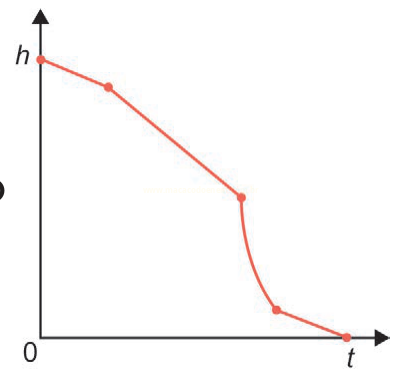

Descrição da imagem (gerado por IA)
Gráfico de linha vermelha em eixos cartesianos, com h no eixo vertical e t no eixo horizontal, ambos com setas, e o zero na origem. A curva parte de um ponto no eixo vertical, desce um pequeno trecho até um segundo ponto e segue em declive moderado até um ponto situado a cerca de dois terços do percurso; a partir dele há uma queda praticamente vertical até um ponto próximo à base; desse ponto, um trecho quase horizontal segue até o eixo t.
Textos contidos na imagem (gerado por IA)
h
t
0 -

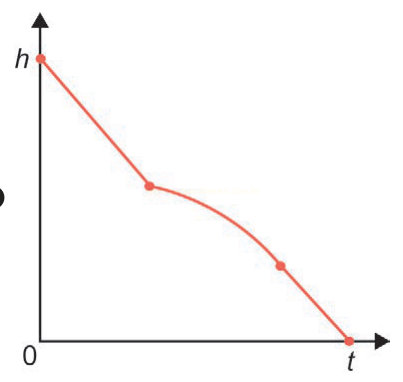

Descrição da imagem (gerado por IA)
Gráfico de linha vermelha em eixos cartesianos, com h no eixo vertical e t no eixo horizontal, ambos com setas, e o zero na origem. A curva parte de um ponto no eixo vertical e desce em linha reta inclinada até um ponto marcado na metade superior; em seguida, o declive diminui e a curva fica mais suave, passando por outro ponto marcado; depois, volta a descer em linha reta, com inclinação maior, até atingir o eixo horizontal em t.
Textos contidos na imagem (gerado por IA)
h
t
0
