Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).
Descrição da imagem (gerado por IA)

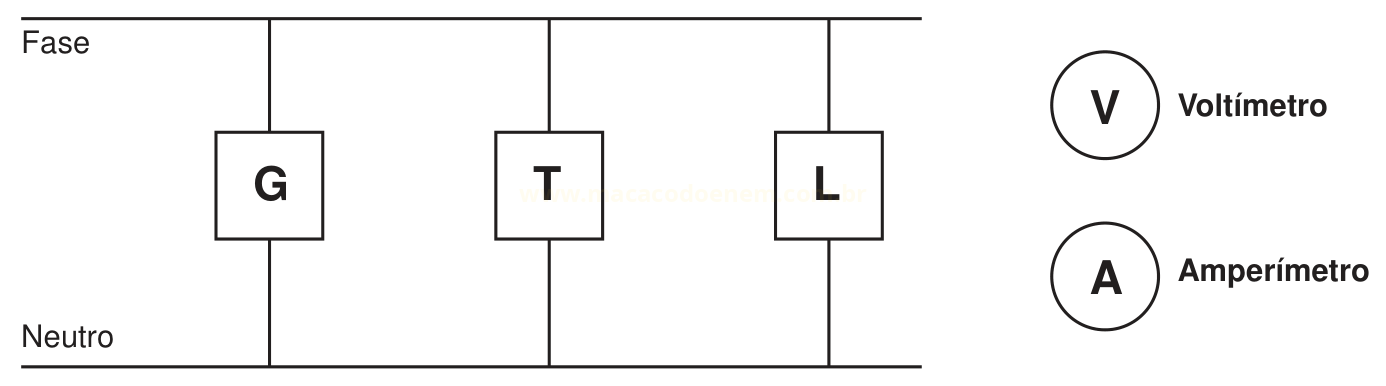

Diagrama de circuito elétrico com duas barras horizontais, a superior rotulada "Fase" e a inferior rotulada "Neutro". Entre elas, ligados em paralelo por três ramos verticais, estão três quadrados: o da esquerda com a letra G, o do meio com a letra T e o da direita com a letra L. À direita do circuito há uma legenda formada por dois itens: um círculo com a letra V seguido da palavra "Voltímetro" e, abaixo, um círculo com a letra A seguido da palavra "Amperímetro".
Textos contidos na imagem (gerado por IA)
Fase
Neutro
G
T
L
V
Voltímetro
A
Amperímetro
Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:
-
Descrição da imagem (gerado por IA)

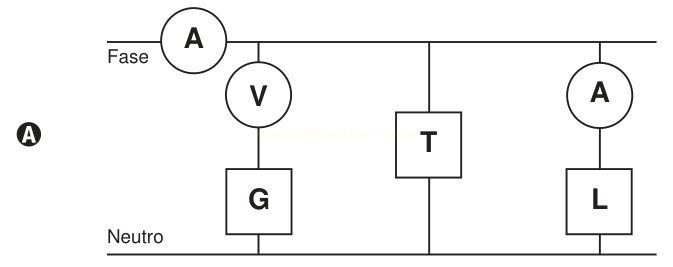

Esquema de circuito elétrico identificado com a letra A, com duas linhas horizontais: "Fase" em cima e "Neutro" embaixo. Sobre a linha da Fase, à esquerda, há um amperímetro (círculo com a letra A). Em seguida vem um ramo com um voltímetro (círculo com a letra V) ligado em série com um dispositivo representado pela caixa G. Ao centro, uma caixa T está ligada entre a Fase e o Neutro. No ramo da direita, um amperímetro (círculo com A) aparece em série com uma caixa L.
Textos contidos na imagem (gerado por IA)
Fase
Neutro
A
V
G
T
L -
Descrição da imagem (gerado por IA)

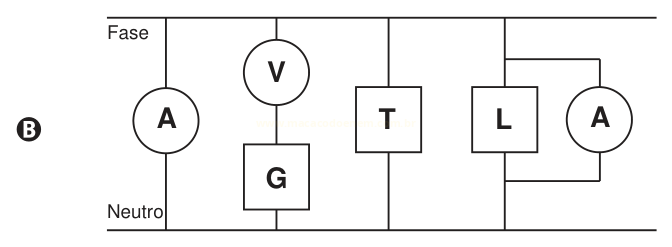

Esquema de circuito elétrico identificado com a letra B, com duas linhas horizontais: "Fase" em cima e "Neutro" embaixo. Da esquerda para a direita: um amperímetro (círculo com a letra A) em série no primeiro ramo, entre Fase e Neutro; um voltímetro (círculo com a letra V) em série com um dispositivo representado pela caixa G; uma caixa T ligada entre Fase e Neutro; e, no último ramo, uma caixa L com um amperímetro (círculo com A) ligado em paralelo com L, por meio de fios que contornam a caixa.
Textos contidos na imagem (gerado por IA)
Fase
Neutro
A
V
G
T
L -
Descrição da imagem (gerado por IA)

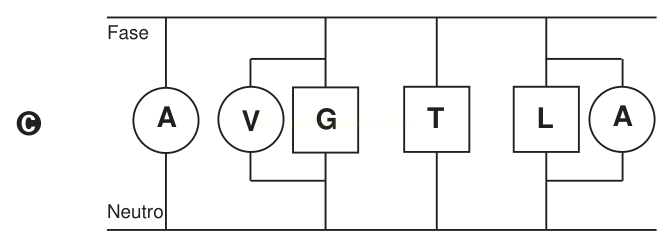

Esquema de circuito elétrico identificado com a letra C, com duas linhas horizontais: "Fase" em cima e "Neutro" embaixo. Da esquerda para a direita: um amperímetro (círculo com a letra A) em série no primeiro ramo; um voltímetro (círculo com a letra V) e um dispositivo representado pela caixa G ligados entre os mesmos dois pontos, ou seja, em paralelo; uma caixa T ligada entre Fase e Neutro; e, no último ramo, uma caixa L com um amperímetro (círculo com A) ligado em paralelo com L, por meio de fios que contornam a caixa.
Textos contidos na imagem (gerado por IA)
Fase
Neutro
A
V
G
T
L -
Descrição da imagem (gerado por IA)

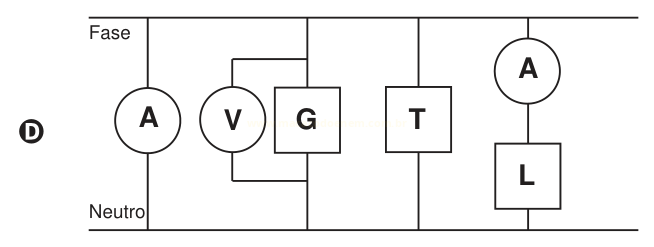

Diagrama de circuito elétrico com duas barras horizontais: a superior rotulada "Fase" e a inferior rotulada "Neutro". Entre elas há quatro ramos verticais ligados em paralelo. O primeiro ramo, à esquerda, contém um círculo com a letra A (amperímetro). O segundo ramo contém um círculo com a letra V e, conectado em paralelo a ele por fios que saem do topo e da base, um quadrado com a letra G. O terceiro ramo contém um quadrado com a letra T. O quarto ramo, à direita, tem um círculo com a letra A em série com um quadrado com a letra L abaixo dele. À esquerda do circuito há uma letra D dentro de um círculo, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
Fase
Neutro
A
V
G
T
A
L
D -
Descrição da imagem (gerado por IA)

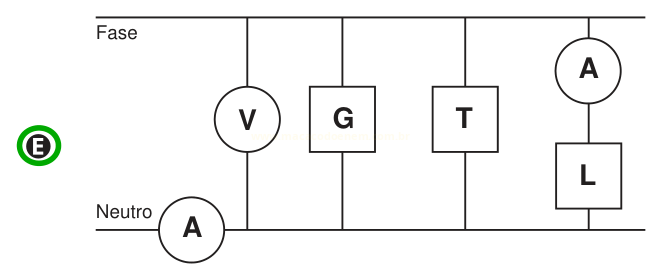

Diagrama de circuito elétrico com barra superior rotulada "Fase" e barra inferior rotulada "Neutro". Sobre a barra inferior, à esquerda, há um círculo com a letra A. Entre as barras estão ligados, em paralelo, um círculo com a letra V, um quadrado com a letra G e um quadrado com a letra T. No ramo mais à direita, um círculo com a letra A aparece em série com um quadrado com a letra L abaixo dele. À esquerda do circuito há uma letra B destacada em um círculo verde, identificando a alternativa.
Textos contidos na imagem (gerado por IA)
Fase
Neutro
A
V
G
T
A
L
B
