Tribologia é o estudo da interação entre duas superfícies em contato, como desgaste e atrito, sendo de extrema importância na avaliação de diferentes produtos e de bens de consumo em geral. Para testar a conformidade de uma muleta, realiza-se um ensaio tribológico, pressionando-a verticalmente contra o piso com uma força , conforme ilustra a imagem, em que CM representa o centro de massa da muleta.
Descrição da imagem (gerado por IA)

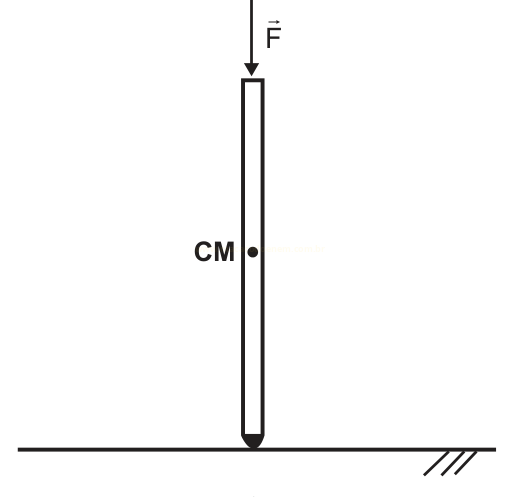

Diagrama de forças em preto e branco. Uma barra retangular está na posição vertical, apoiada pela extremidade inferior, arredondada, sobre uma linha horizontal que representa o solo, com hachuras à direita. Na extremidade superior, uma seta vertical aponta para baixo, rotulada F. No meio da barra, à esquerda, está a marcação CM acompanhada de um ponto no centro da barra.
Textos contidos na imagem (gerado por IA)
F
CM
Mantendo-se a força paralela à muleta, varia-se lentamente o ângulo entre a muleta e a vertical, até o máximo ângulo imediatamente anterior ao de escorregamento, denominado ângulo crítico. Esse ângulo também pode ser calculado a partir da identificação dos pontos de aplicação, da direção e do sentido das forças peso (), normal () e de atrito estático ().
O esquema que representa corretamente todas as forças que atuam sobre a muleta quando ela atinge o ângulo crítico é:
-
Descrição da imagem (gerado por IA)

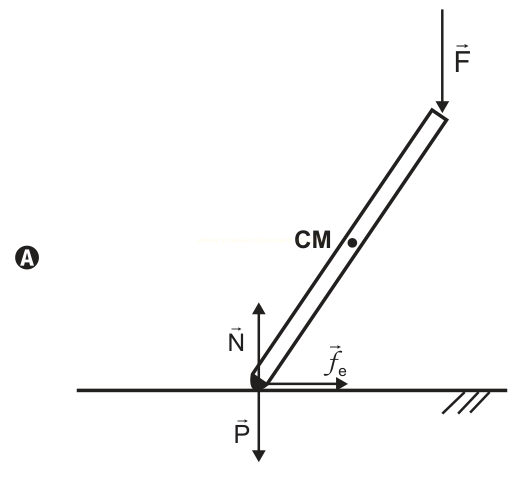

Diagrama de forças em preto e branco, com um círculo preto contendo a letra A à esquerda. Uma barra alongada e inclinada apoia-se em uma superfície horizontal representada por uma linha, com hachuras no canto inferior direito. O centro de massa da barra está marcado por um ponto e pela sigla CM. Na extremidade superior da barra, uma seta vertical aponta para baixo e está rotulada F (com traço superior). No ponto de contato com o solo, uma seta vertical aponta para cima, rotulada N; uma seta vertical aponta para baixo, rotulada P; e uma seta horizontal aponta para a direita, rotulada f e (com traço superior).
Textos contidos na imagem (gerado por IA)
A
CM
F
N
P
fe -
Descrição da imagem (gerado por IA)

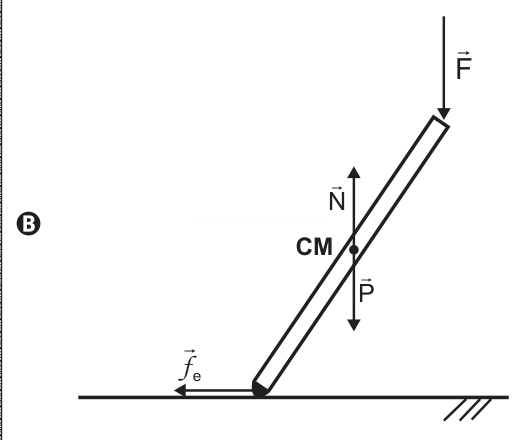

Diagrama de forças em preto e branco, identificado pela letra B à esquerda. Uma barra retangular inclinada apoia a extremidade inferior no solo. Na extremidade superior da barra, uma seta vertical aponta para baixo, rotulada F. No meio da barra há um ponto marcado como CM (centro de massa), de onde partem duas setas verticais opostas: N, apontando para cima, e P, apontando para baixo. Na extremidade inferior, junto ao solo, uma seta horizontal aponta para a esquerda, rotulada fe. O solo é representado por uma linha horizontal com hachuras na extremidade direita.
Textos contidos na imagem (gerado por IA)
B
F
N
P
fe
CM -
Descrição da imagem (gerado por IA)

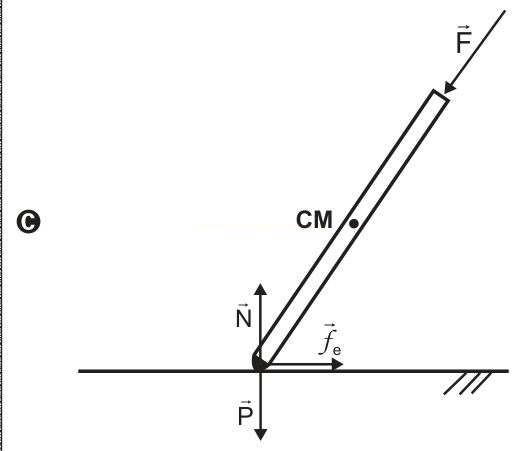

Diagrama de forças em preto e branco, identificado pela letra C à esquerda. Uma barra retangular inclinada apoia a extremidade inferior no solo. Na extremidade superior, uma seta aponta para baixo ao longo da direção da barra, rotulada F. No meio da barra há o ponto CM. Na extremidade inferior, no ponto de contato com o solo, uma seta vertical aponta para cima, rotulada N, e uma seta vertical aponta para baixo, rotulada P; uma seta horizontal parte desse mesmo ponto para a direita, rotulada fe. O solo é representado por uma linha horizontal com hachuras à direita.
Textos contidos na imagem (gerado por IA)
C
F
N
P
fe
CM -
Descrição da imagem (gerado por IA)

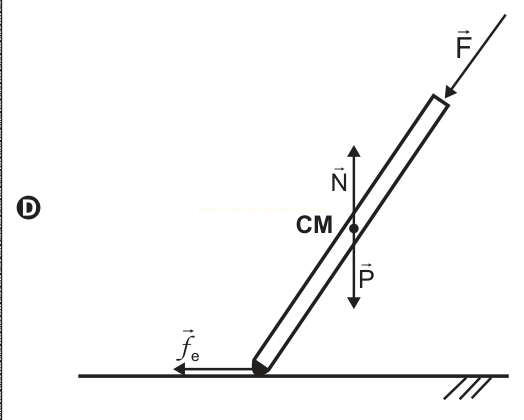

Diagrama de forças em preto e branco, identificado pela letra D à esquerda. Uma barra retangular inclinada apoia a extremidade inferior no solo. Na extremidade superior, uma seta aponta para baixo ao longo da direção da barra, rotulada F. No ponto CM, no meio da barra, uma seta vertical aponta para cima, rotulada N, e outra aponta para baixo, rotulada P. Na extremidade inferior, junto ao solo, uma seta horizontal aponta para a esquerda, rotulada fe. O solo é uma linha horizontal com hachuras à direita.
Textos contidos na imagem (gerado por IA)
D
F
N
P
fe
CM -
Descrição da imagem (gerado por IA)

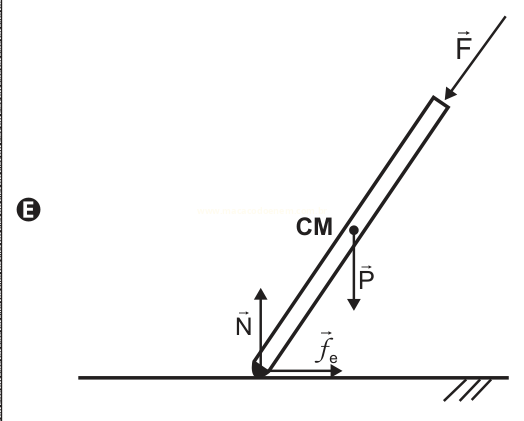

Diagrama de forças em preto e branco, identificado pela letra E à esquerda. Uma barra retangular inclinada apoia a extremidade inferior no solo. Na extremidade superior, uma seta aponta para baixo ao longo da direção da barra, rotulada F. No meio da barra está marcado o ponto CM, de onde parte uma seta vertical para baixo, rotulada P. Na extremidade inferior, no contato com o solo, uma seta vertical aponta para cima, rotulada N, e uma seta horizontal aponta para a direita, rotulada fe. O solo é uma linha horizontal com hachuras à direita.
Textos contidos na imagem (gerado por IA)
E
F
N
P
fe
CM
