Projetistas de uma fábrica de amortecedores realizaram uma série de experimentos que produziram oscilações semelhantes ao comportamento do gráfico de uma senoide, para qualquer tipo de estrada. Cada experimento teve duração de 20 minutos, sendo os 9 primeiros minutos em superfície que simula uma rodovia asfaltada, e os 11 minutos restantes em superfície que simula uma estrada de chão.
Para os amortecedores serem aprovados no experimento, exige-se que as amplitudes das ondas oscilatórias, em cada tipo de superfície, sejam constantes e, ainda, que a amplitude da oscilação do amortecedor no asfalto seja menor do que sua amplitude da oscilação na estrada de chão.
O tipo de gráfico que descreve o comportamento oscilatório de um amortecedor aprovado nesse experimento é
-
Descrição da imagem (gerado por IA)

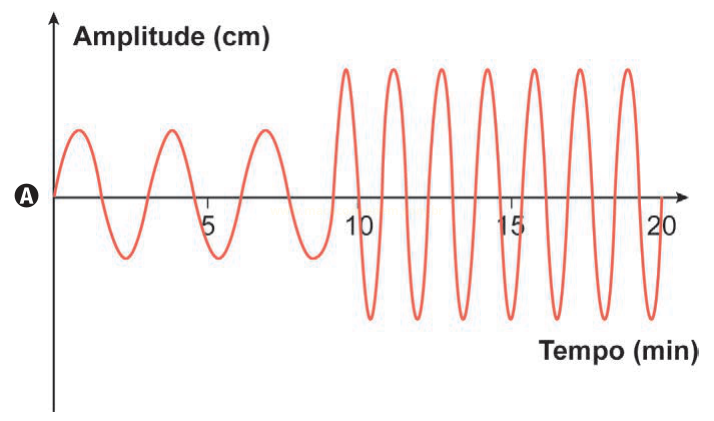

Gráfico de linha identificado pela letra A. O eixo vertical é "Amplitude (cm)" e o eixo horizontal é "Tempo (min)", com marcações em 5, 10, 15 e 20. A curva vermelha parte do zero e oscila, entre 0 e 10 minutos, com cerca de três oscilações largas de amplitude moderada. A partir de 10 minutos, a frequência aumenta bastante e a amplitude também cresce: entre 10 e 20 minutos há cerca de oito a nove oscilações estreitas e altas, que ultrapassam a altura das primeiras.
