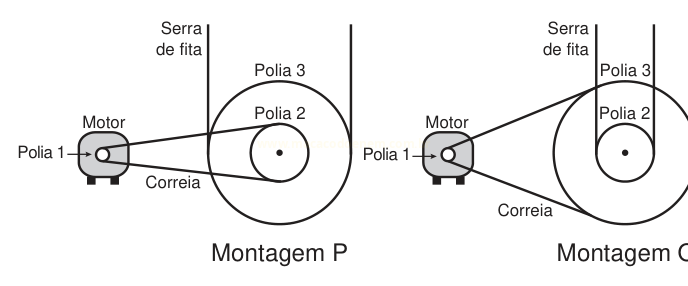

Para serrar ossos e carnes congeladas, um açougueiro utiliza uma serra de fita que possui três polias e um motor. O equipamento pode ser montado de duas formas diferentes, P e Q. Por questão de segurança, é necessário que a serra possua menor velocidade linear.
Descrição da imagem (gerado por IA)
Esquema técnico em preto e branco com dois sistemas de transmissão por correia, lado a lado, identificados por legendas na base. À esquerda, sob o título "Montagem P", um motor com a inscrição está apoiado no chão; no seu eixo há uma polia pequena, "Polia 1", ligada por uma correia em V a uma polia menor, "Polia 2", montada no centro de uma polia grande, "Polia 3". Sobre a polia maior passa verticalmente a lâmina de uma serra de fita, que sobe e desce fora do quadro. À direita, sob o título "Montagem Q", há a mesma representação do motor e da "Polia 1", mas a correia sai diretamente do motor e contorna a polia grande, "Polia 3", no interior da qual a "Polia 2" aparece desenhada de forma concêntrica; a serra de fita passa sobre a polia grande. A imagem está cortada na borda direita, de modo que a parte final do título da segunda montagem não aparece por completo.
Textos contidos na imagem (gerado por IA)
Montagem P
Montagem Q
Motor
Polia 1
Polia 2
Polia 3
Correia
Serra de fita
Por qual montagem o açougueiro deve optar e qual a justificativa desta opção?
-
Q, pois as polias 1 e 3 giram com velocidades lineares iguais em pontos periféricos e a que tiver maior raio terá menor frequência.
-
Q, pois as polias 1 e 3 giram com frequências iguais e a que tiver maior raio terá menor velocidade linear em um ponto periférico.
-
P, pois as polias 2 e 3 giram com frequências diferentes e a que tiver maior raio terá menor velocidade linear em um ponto periférico.
-
P, pois as polias 1 e 2 giram com diferentes velocidades lineares em pontos periféricos e a que tiver menor raio terá maior frequência.
-
Q, pois as polias 2 e 3 giram com diferentes velocidades lineares em pontos periféricos e a que tiver maior raio terá menor frequência.
