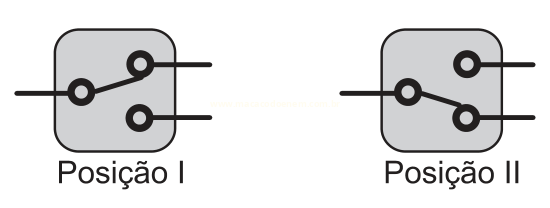

Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, como mostrado nas figuras de um mesmo interruptor. Na Posição I a chave conecta o polo ao terminal superior, e na Posição II a chave o conecta ao terminal inferior.
Descrição da imagem (gerado por IA)
Ilustração com dois desenhos do mesmo interruptor elétrico de três terminais, representado por um retângulo cinza arredondado. Em cada desenho, um fio entra pelo terminal comum, à esquerda, e dois fios saem dos terminais à direita (um superior e um inferior). No desenho da esquerda, rotulado Posição I, a alavanca conecta o terminal comum ao terminal superior. No desenho da direita, rotulado Posição II, a alavanca conecta o terminal comum ao terminal inferior.
Textos contidos na imagem (gerado por IA)
Posição I
Posição II
O circuito que cumpre a finalidade de funcionamento descrita no texto é:
O circuito que cumpre a finalidade de funcionamento descrita no texto é:
-

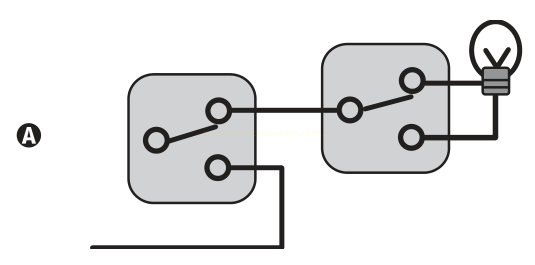

Descrição da imagem (gerado por IA)
Esquema de circuito elétrico identificado pela letra A em círculo. Há dois interruptores desenhados como retângulos cinza arredondados, cada um com três terminais (um comum, à esquerda, e dois à direita). No interruptor da esquerda, a alavanca liga o terminal comum ao terminal superior; um fio longo parte do terminal inferior e segue para baixo e para fora do esquema. Do terminal superior do primeiro interruptor sai um fio horizontal que chega ao terminal comum do segundo interruptor. No segundo interruptor, a alavanca liga o terminal comum ao terminal superior, de onde sai um fio até a lâmpada, no alto à direita; o outro lado da lâmpada está ligado ao terminal inferior do segundo interruptor.
Textos contidos na imagem (gerado por IA)
A
-

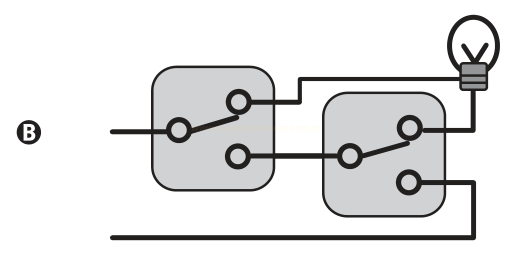

Descrição da imagem (gerado por IA)
Esquema de circuito elétrico identificado pela letra B em círculo. Dois interruptores de três terminais são representados por retângulos cinza arredondados. Um fio entra pela esquerda no terminal comum do primeiro interruptor, cuja alavanca liga o comum ao terminal superior; desse terminal sai um fio que vai até a lâmpada, no alto à direita. O terminal inferior do primeiro interruptor liga-se ao terminal comum do segundo interruptor, cuja alavanca liga o comum ao terminal superior; o terminal inferior do segundo interruptor conecta-se por um fio longo que sai pela parte inferior do esquema, fechando o percurso até a lâmpada.
Textos contidos na imagem (gerado por IA)
B
-

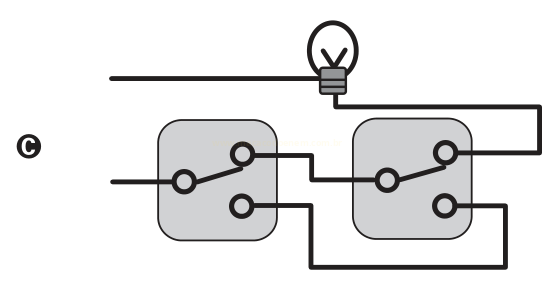

Descrição da imagem (gerado por IA)
Esquema de circuito elétrico identificado pela letra C em círculo. No alto, ao centro, há uma lâmpada. Abaixo dela estão dois interruptores de três terminais representados por retângulos cinza arredondados. Um fio horizontal longo passa acima da lâmpada e desce até ela. Um segundo fio entra pela esquerda no terminal comum do primeiro interruptor, cuja alavanca liga o comum ao terminal superior; desse terminal sai um fio que passa para o terminal comum do segundo interruptor, cuja alavanca também liga o comum ao terminal superior, de onde sai um fio que sobe pela direita e se conecta à lâmpada. O terminal inferior do primeiro interruptor liga-se ao terminal inferior do segundo por um fio que passa por baixo dos dois.
Textos contidos na imagem (gerado por IA)
C
-

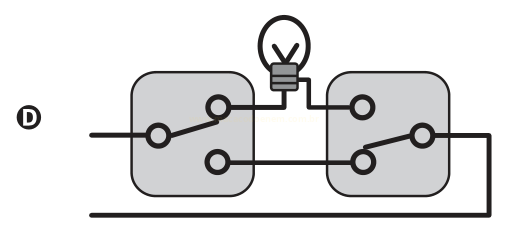

Descrição da imagem (gerado por IA)
Esquema de circuito elétrico identificado pela letra D em círculo. No alto, ao centro, há uma lâmpada. Abaixo, à esquerda e à direita, dois interruptores de três terminais representados por retângulos cinza arredondados. Um fio entra pela esquerda no terminal comum do interruptor esquerdo, cuja alavanca liga o comum ao terminal superior; desse terminal sai um fio que sobe até um dos polos da lâmpada. O outro polo da lâmpada conecta-se ao terminal superior do interruptor direito, cuja alavanca liga esse terminal ao terminal comum, à direita; desse terminal comum sai um fio que desce e segue pela parte inferior, fechando o circuito. O terminal inferior do interruptor esquerdo liga-se ao terminal inferior do interruptor direito.
Textos contidos na imagem (gerado por IA)
D
-

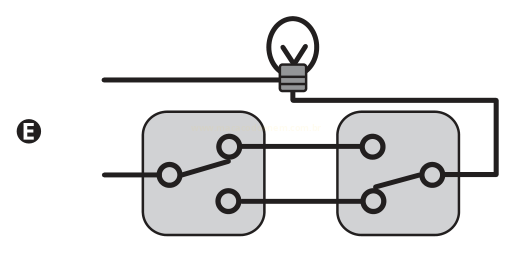

Descrição da imagem (gerado por IA)
Esquema de circuito elétrico identificado pela letra E em círculo. No alto, ao centro, há uma lâmpada. Abaixo dela estão dois interruptores de três terminais representados por retângulos cinza arredondados. Um fio horizontal longo passa acima da lâmpada e se conecta a ela; outro fio sai da lâmpada e desce pela direita até o terminal comum do interruptor direito, cuja alavanca liga o comum ao terminal inferior; desse terminal inferior sai um fio horizontal que vai até o terminal inferior do interruptor esquerdo. O terminal superior do interruptor esquerdo liga-se ao terminal superior do interruptor direito por um fio horizontal, e o fio de entrada chega pela esquerda ao terminal comum do interruptor esquerdo.
Textos contidos na imagem (gerado por IA)
E
