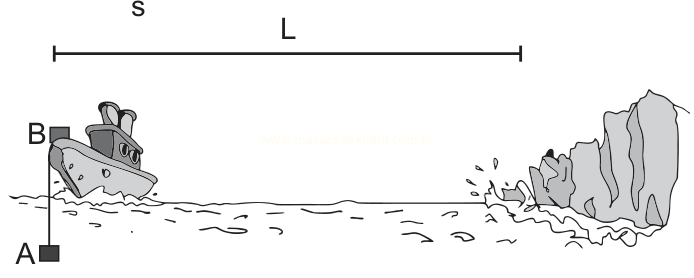

O sinal sonoro oriundo da queda de um grande bloco de gelo de uma geleira é detectado por dois dispositivos situados em um barco, sendo que o detector A está imerso em água e o B, na proa da embarcação. Sabe-se que a velocidade do som na água é de e no ar é de .
Descrição da imagem (gerado por IA)
Ilustração em preto e branco de uma cena no mar. À esquerda, um barco de carga navega sobre a água; junto à sua proa há pontos marcados como A (abaixo, próximo à linha de flutuação) e B (acima, na amurada). À direita, uma formação rochosa costeira alta, com respingos de água indicando ondas quebrando contra as pedras. Na parte superior, uma seta horizontal dupla com a letra L indica a distância entre o barco e a costa.
Textos contidos na imagem (gerado por IA)
A
B
L

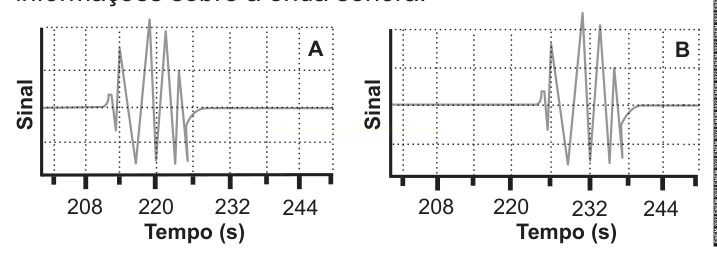

Os gráficos indicam, em tempo real, o sinal sonoro detectado pelos dois dispositivos, os quais foram ligados simultaneamente em um instante anterior à queda do bloco de gelo. Ao comparar pontos correspondentes desse sinal em cada dispositivo, é possível obter informações sobre a onda sonora.
Descrição da imagem (gerado por IA)
Dois gráficos de linha lado a lado, em preto e branco, identificados pelas letras A e B. Ambos têm eixo vertical rotulado "Sinal" e eixo horizontal rotulado "Tempo (s)", com marcações em 208, 220, 232 e 244. No gráfico A, a linha permanece quase horizontal e estável, e depois, por volta de 215 a 225 s, apresenta oscilações acentuadas com picos altos e vales, voltando a ficar estável após aproximadamente 230 s. No gráfico B, o padrão é semelhante, mas o conjunto de oscilações ocorre mais tarde, aproximadamente entre 225 e 235 s, também seguido de retorno à linha estável.
Textos contidos na imagem (gerado por IA)
Sinal
Tempo (s)
208
220
232
244
A
B
A distância L, em metro, entre o barco e a geleira é mais próxima de
-
339 000.
-
78 900.
-
14 400.
-
5 240.
-
100.
