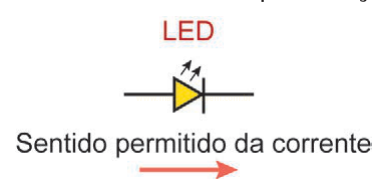

O LED é um dispositivo eletrônico que conduz corrente elétrica em um único sentido, sendo caracterizado por uma tensão e uma corrente máxima de funcionamento, . Um LED acende apenas se a corrente que o percorre está no sentido permitido e se a diferença de potencial à qual está submetido é igual ou superior à sua tensão de funcionamento. A figura ilustra o símbolo do LED usado na representação de circuitos.
Descrição da imagem (gerado por IA)
Símbolo de um LED em um circuito. O componente é representado por um triângulo amarelo apontando para a direita, com uma barra vertical e duas setas inclinadas para fora, indicando emissão de luz. Acima, em vermelho, está escrito 'LED'. Abaixo, 'Sentido permitido da corrente' com uma seta vermelha apontando para a direita.
Textos contidos na imagem (gerado por IA)
LED
Sentido permitido da corrente
Um estudante de física analisa as propriedades do LED em um circuito simples de corrente contínua. Ele dispõe dos seguintes materiais: uma bateria ideal de 4,5 V; dois LEDs de tensão 3,0 V e = 1,0 mA cada; e dois resistores de 1,5 kΩ cada.
O circuito que o estudante pode montar, para que ambos os LEDs fiquem acesos e cada um seja percorrido por , é
-

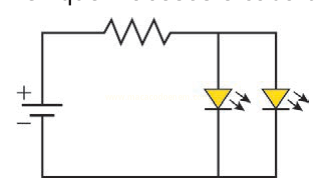

Descrição da imagem (gerado por IA)
Diagrama de circuito elétrico. À esquerda, uma bateria com polos positivo e negativo. O terminal positivo conecta-se a um resistor, representado por zigue-zague. Em seguida, o circuito se divide em dois ramos paralelos, cada um com um LED amarelo. Todos os componentes retornam ao terminal negativo da bateria.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-
Descrição da imagem (gerado por IA)
Diagrama de circuito elétrico. À esquerda, uma bateria. O circuito tem dois ramos paralelos. Cada ramo contém um resistor na parte superior e um LED amarelo na parte inferior, com setas de emissão de luz. Os dois ramos se unem e retornam ao terminal negativo da bateria.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-
Descrição da imagem (gerado por IA)
Diagrama de circuito elétrico. À esquerda, uma bateria. O circuito tem dois ramos paralelos. Cada ramo contém um resistor na parte superior e um LED amarelo na parte inferior, com setas de emissão de luz. A orientação dos LEDs é diferente da do circuito anterior, com o triângulo apontando para cima ou para baixo.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-
Descrição da imagem (gerado por IA)
Diagrama de circuito elétrico em série. À esquerda, uma bateria. A corrente passa por um resistor na parte superior, depois por dois LEDs amarelos em série no ramo direito, e por outro resistor na parte inferior, retornando à bateria.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-

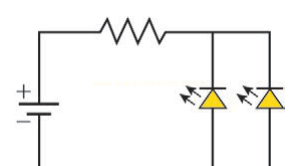

Descrição da imagem (gerado por IA)
Diagrama de circuito elétrico. À esquerda, uma bateria. O terminal positivo conecta-se a um resistor na parte superior. Depois, o circuito se divide em dois ramos paralelos, cada um com um LED amarelo, e retorna ao terminal negativo. Os LEDs têm setas de emissão de luz.
