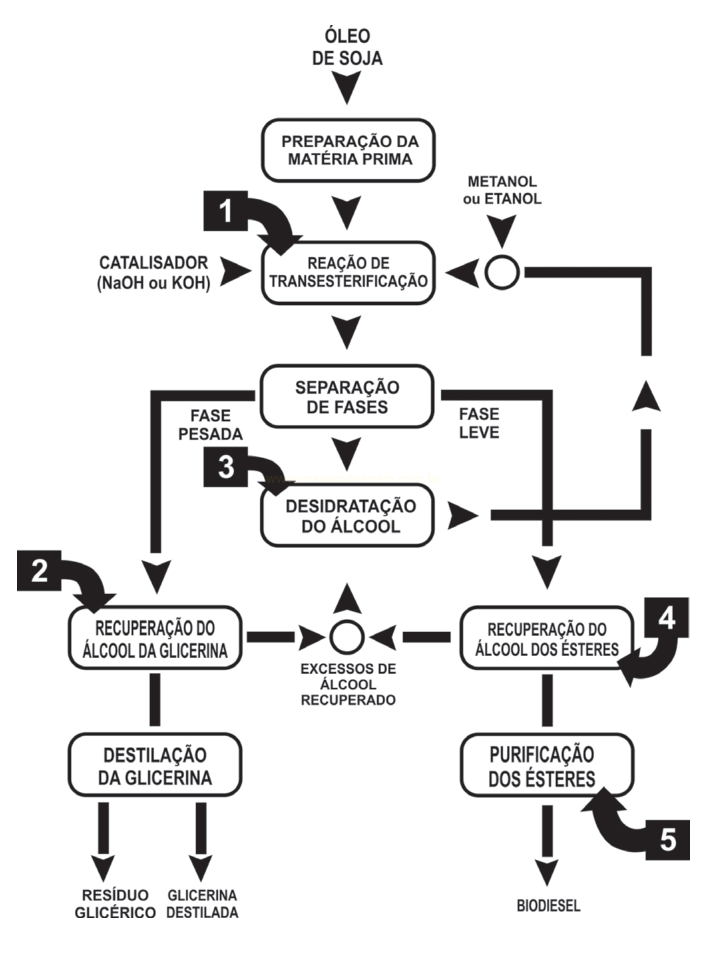

O biodiesel é um biocombustível que pode ser obtido a partir do processo químico em que óleos ou gorduras são transformados em ésteres metílicos ou etílicos de ácidos graxos. Suas principais vantagens de uso relacionam-se principalmente ao fato de serem oriundos de fontes renováveis e produzirem muito menos poluição do que os derivados de combustíveis fósseis. A figura seguinte mostra, de forma esquemática, o processo de produção de biodiesel a partir do óleo de soja:
Descrição da imagem (gerado por IA)
Fluxograma vertical do processo de produção de biodiesel. No topo, a partir de "ÓLEO DE SOJA", uma seta leva à etapa "PREPARAÇÃO DA MATÉRIA PRIMA", que segue para "REAÇÃO DE TRANSESTERIFICAÇÃO". A essa etapa chegam, pela esquerda, "CATALISADOR (NaOH ou KOH)" e, pela direita, "METANOL ou ETANOL". O fluxo segue para "SEPARAÇÃO DE FASES", que se divide em "FASE PESADA" (à esquerda) e "FASE LEVE" (à direita). Da fase pesada, o fluxo vai para "RECUPERAÇÃO DO ÁLCOOL DA GLICERINA" e depois para "DESTILAÇÃO DA GLICERINA", que gera as saídas "RESÍDUO GLICÉRICO" e "GLICERINA DESTILADA". Da fase leve há um ramo para "DESIDRATAÇÃO DO ÁLCOOL" e outro para "RECUPERAÇÃO DO ÁLCOOL DOS ÉSTERES", que segue para "PURIFICAÇÃO DOS ÉSTERES", saindo como "BIODIESEL". Os álcoois recuperados retornam ao processo, indicados por "EXCESSOS DE ÁLCOOL RECUPERADO" e conectados de volta à reação. Setas numeradas de 1 a 5 indicam pontos específicos do fluxo.
Textos contidos na imagem (gerado por IA)
ÓLEO DE SOJA
PREPARAÇÃO DA MATÉRIA PRIMA
1
CATALISADOR (NaOH ou KOH)
REAÇÃO DE TRANSESTERIFICAÇÃO
METANOL ou ETANOL
SEPARAÇÃO DE FASES
FASE PESADA
FASE LEVE
3
DESIDRATAÇÃO DO ÁLCOOL
2
RECUPERAÇÃO DO ÁLCOOL DA GLICERINA
EXCESSOS DE ÁLCOOL RECUPERADO
4
RECUPERAÇÃO DO ÁLCOOL DOS ÉSTERES
DESTILAÇÃO DA GLICERINA
RESÍDUO GLICÉRICO
GLICERINA DESTILADA
PURIFICAÇÃO DOS ÉSTERES
5
BIODIESEL
De acordo com o descrito, a etapa que representa efetivamente a formação das moléculas orgânicas combustíveis que compõem o biodiesel está representada na figura pelo número
-
1.
-
2.
-
3.
-
4.
-
5.
