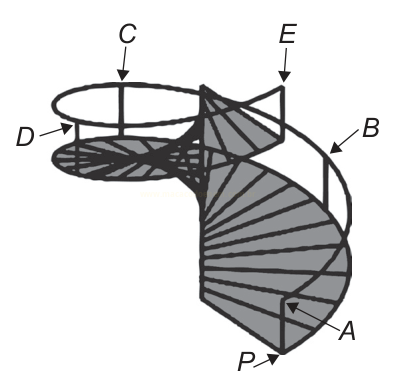

O acesso entre os dois andares de uma casa é feito através de uma escada circular (escada caracol), representada na figura. Os cinco pontos A, B, C, D, E sobre o corrimão estão igualmente espaçados, e os pontos P, A e E estão em uma mesma reta. Nessa escada, uma pessoa caminha deslizando a mão sobre o corrimão do ponto A até o ponto D.
Descrição da imagem (gerado por IA)
Desenho esquemático de uma escada em caracol vista em perspectiva, com degraus hachurados em cinza e corrimãos. A escada sobe em espiral a partir da base, no canto inferior direito, e termina em um patamar horizontal no alto, à esquerda. Setas com letras apontam para diferentes partes da estrutura: a seta A aponta para um degrau próximo à base; a seta P aponta para o pé da escada, no ponto mais baixo; a seta B aponta para o corrimão curvo externo, à direita; a seta C aponta de cima para baixo para um poste vertical junto ao patamar; a seta D aponta para o patamar superior, à esquerda; e a seta E aponta para o trecho final do corrimão no alto, à direita.
Textos contidos na imagem (gerado por IA)
A
B
C
D
E
P
A figura que melhor representa a projeção ortogonal, sobre o piso da casa (plano), do caminho percorrido pela mão dessa pessoa é:
-
Descrição da imagem (gerado por IA)
Traço curvo contínuo, em preto, sobre fundo branco. A curva começa na parte superior, deslocada para a esquerda, quase horizontal, e segue para a direita curvando-se progressivamente para baixo, terminando na parte inferior direita com inclinação quase vertical. O formato lembra uma curva de decaimento exponencial. À esquerda, na altura média da imagem, há um pequeno círculo preto com a letra A em branco.
Textos contidos na imagem (gerado por IA)
A
Traço curvo curto, iniciando na parte superior e curvando-se para baixo e para a direita, com concavidade voltada para cima/direita (menos de um quarto de volta).
-
Descrição da imagem (gerado por IA)
Traço curvo contínuo, em preto, sobre fundo branco, formando um arco simétrico com a concavidade voltada para baixo, semelhante a uma meia-circunferência. As duas extremidades do arco descem até a parte inferior da imagem. À esquerda, na altura média, há um pequeno círculo preto com a letra B em branco.
Textos contidos na imagem (gerado por IA)
B
Arco em forma de meia-volta (semicírculo aberto para baixo), semelhante a um arco de portal, com as duas extremidades voltadas para o piso.
-
Descrição da imagem (gerado por IA)
Traço curvo contínuo, em preto, sobre fundo branco. A curva forma uma volta quase completa: começa à esquerda com uma ponta fina, sobe e contorna um círculo aberto, terminando na parte inferior, deixando uma abertura no lado esquerdo. À esquerda, na altura média, há um pequeno círculo preto com a letra C em branco.
Textos contidos na imagem (gerado por IA)
C
Traço em forma de circunferência quase completa, fechando aproximadamente uma volta inteira, com uma pequena abertura/entalhe na parte superior.
-
Descrição da imagem (gerado por IA)
Traço curvo contínuo, em preto, sobre fundo branco. Na parte superior esquerda, a linha forma um pequeno gancho voltado para baixo e para a esquerda; em seguida, a curva segue para a direita e desce em um longo arco até a parte inferior direita. À esquerda, na altura média, há um pequeno círculo preto com a letra D em branco.
Textos contidos na imagem (gerado por IA)
D
Traço curvo que desce e forma um laço, terminando em uma ponta voltada para o interior, semelhante a um gancho espiralado.
-
Descrição da imagem (gerado por IA)
Traço curvo contínuo, em preto, sobre fundo branco. A linha forma um laço que se cruza na parte superior esquerda, criando uma pequena alça fechada, e depois desce em arco suave até a parte inferior direita. À esquerda, na altura média, há um pequeno círculo preto com a letra E em branco.
Textos contidos na imagem (gerado por IA)
E
Traço em espiral que dá mais de uma volta e se cruza, semelhante à concha de um caracol.
