Nos processos de transformação e reciclagem de recursos naturais, as velocidades das reações químicas são estudadas pela cinética química. Uma reação é realizada na presença e na ausência de uma enzima, com todas as demais condições permanecendo inalteradas. Considere que, no gráfico da variação de energia ao longo dessa reação, a linha contínua representa o avanço da reação na ausência da enzima, e a linha pontilhada, na presença da enzima.
O gráfico que representa a situação descrita é:
-

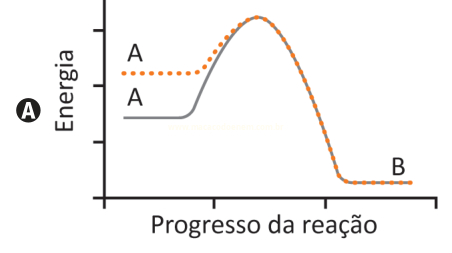

Descrição da imagem (gerado por IA)
Gráfico de energia versus progresso da reação, com eixo vertical rotulado Energia (sem escala numérica) e eixo horizontal rotulado Progresso da reação. Há duas curvas: uma linha pontilhada laranja, que começa em um patamar mais alto no nível A, e uma linha contínua cinza, que começa em um patamar mais baixo, também no nível A. As duas sobem até um pico máximo comum e depois descem juntas até um patamar final baixo, comum aos dois, marcado com a letra B à direita. À esquerda do gráfico aparece a letra A em um círculo preto.
Textos contidos na imagem (gerado por IA)
Energia
Progresso da reação
A
A
B
AGráfico de energia (eixo vertical) em função do progresso da reação (eixo horizontal): a curva contínua parte do nível de energia do reagente A, atinge um pico elevado e desce até o nível de energia do produto B; a curva pontilhada parte de um nível de energia acima de A, apresenta pico mais baixo que o da curva contínua e termina em um nível de energia abaixo de B.
-

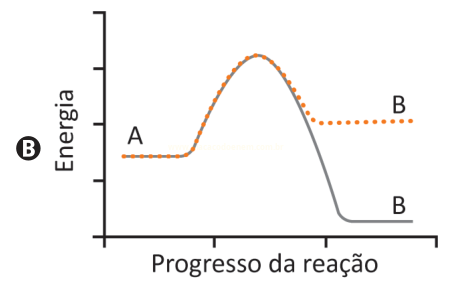

Descrição da imagem (gerado por IA)
Gráfico de energia versus progresso da reação, com eixo vertical rotulado Energia (sem escala numérica) e eixo horizontal rotulado Progresso da reação. Duas curvas partem do mesmo patamar inicial, marcado com a letra A: uma linha contínua cinza e uma linha pontilhada laranja. As duas sobem até um pico comum e descem; a linha pontilhada laranja termina em um patamar final mais alto, marcado com B, enquanto a linha contínua cinza desce até um patamar final mais baixo, também marcado com B. À esquerda aparece a letra B em um círculo preto.
Textos contidos na imagem (gerado por IA)
Energia
Progresso da reação
A
B
B
BGráfico de energia (eixo vertical) em função do progresso da reação (eixo horizontal): a curva contínua parte do nível de energia do reagente A, atinge o pico e desce até um nível de energia mais baixo (B); a curva pontilhada parte de A, atinge um pico mais baixo e termina em um nível de energia superior ao de B.
-

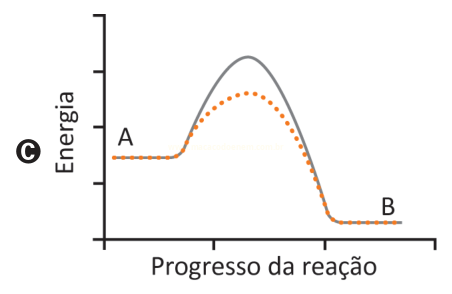

Descrição da imagem (gerado por IA)
Gráfico de energia versus progresso da reação, com eixo vertical rotulado Energia (sem escala numérica) e eixo horizontal rotulado Progresso da reação. Duas curvas partem do mesmo patamar inicial, marcado com A, e terminam no mesmo patamar final baixo, marcado com B. No trecho de subida e no pico, a linha contínua cinza atinge altura maior do que a linha pontilhada laranja, cujo pico é mais baixo. À esquerda do gráfico aparece a letra C em um círculo preto.
Textos contidos na imagem (gerado por IA)
Energia
Progresso da reação
A
B
CGráfico de energia (eixo vertical) em função do progresso da reação (eixo horizontal): as curvas contínua e pontilhada partem do mesmo nível de energia do reagente A e terminam no mesmo nível de energia do produto B, sendo o pico da curva pontilhada mais baixo que o pico da curva contínua.
-

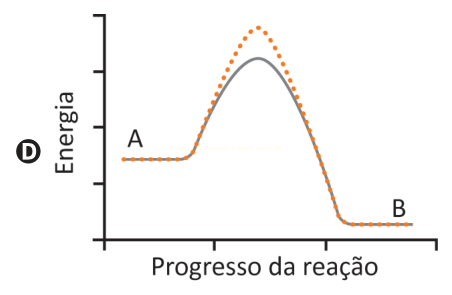

Descrição da imagem (gerado por IA)
Gráfico de energia versus progresso da reação, com eixo vertical rotulado Energia (sem escala numérica) e eixo horizontal rotulado Progresso da reação. Duas curvas partem do mesmo patamar inicial A e terminam no mesmo patamar final baixo B. Neste caso, a linha pontilhada laranja atinge um pico mais alto do que a linha contínua cinza, que tem pico mais baixo. À esquerda do gráfico aparece a letra D em um círculo preto.
Textos contidos na imagem (gerado por IA)
Energia
Progresso da reação
A
B
DGráfico de energia (eixo vertical) em função do progresso da reação (eixo horizontal): as curvas contínua e pontilhada partem do nível de energia do reagente A e terminam no nível de energia do produto B, sendo o pico da curva pontilhada mais alto que o pico da curva contínua.
-

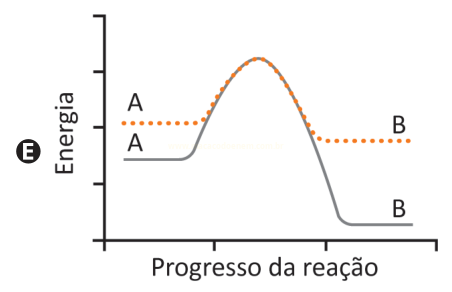

Descrição da imagem (gerado por IA)
Gráfico de energia versus progresso da reação, com eixo vertical rotulado Energia (sem escala numérica) e eixo horizontal rotulado Progresso da reação. A linha pontilhada laranja começa em um patamar inicial mais alto (A) e termina em um patamar final mais alto (B); a linha contínua cinza começa em um patamar inicial mais baixo (A) e termina em um patamar final mais baixo (B). Os dois picos coincidem no mesmo ponto mais alto do gráfico. À esquerda aparece a letra E em um círculo preto.
Textos contidos na imagem (gerado por IA)
Energia
Progresso da reação
A
A
B
B
EGráfico de energia (eixo vertical) em função do progresso da reação (eixo horizontal): as curvas contínua e pontilhada partem do nível de energia do reagente A e atingem picos de alturas praticamente iguais; a curva pontilhada termina em um nível de energia superior ao do produto B.
