Nos manuais de instalação de equipamentos de som há o alerta aos usuários para que observem a correta polaridade dos fios ao realizarem as conexões das caixas de som. As figuras ilustram o esquema de conexão das caixas de som de um equipamento de som mono, no qual os alto-falantes emitem as mesmas ondas. No primeiro caso, a ligação obedece às especificações do fabricante e no segundo mostra uma ligação na qual a polaridade está invertida.
Descrição da imagem (gerado por IA)

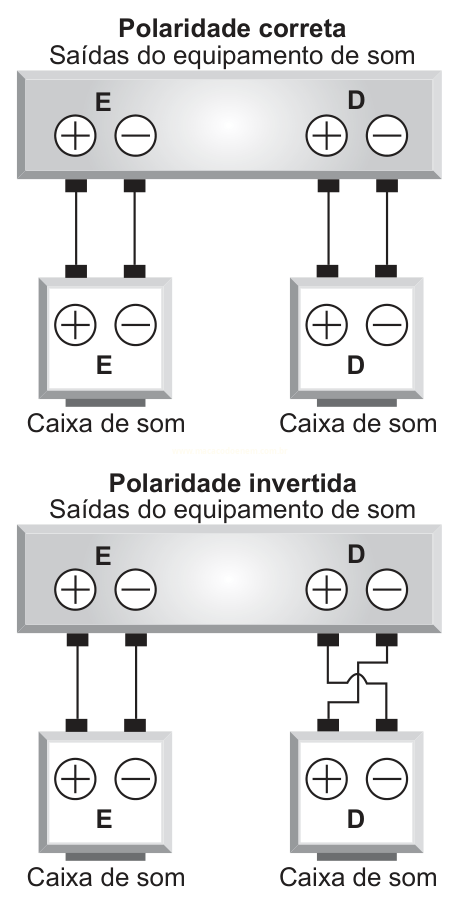

Dois esquemas comparativos de ligação de caixas de som a um equipamento de som. No esquema superior, intitulado 'Polaridade correta', há saídas do equipamento de som com terminais + e – (lado E, esquerdo, e lado D, direito). Os fios são ligados respeitando a polaridade: + do equipamento com + da caixa de som e – com –, tanto na caixa E quanto na caixa D. No esquema inferior, intitulado 'Polaridade invertida', o terminal do lado D do equipamento é conectado com os fios cruzados, ligando o + ao – e o – ao + da caixa de som D, enquanto a caixa E permanece com polaridade correta. Cada caixa de som é representada com as duas entradas + e –.
Textos contidos na imagem (gerado por IA)
Polaridade correta
Saídas do equipamento de som
E
D
Caixa de som
Polaridade invertida
O que ocorre com os alto-falantes E e D se forem conectados de acordo com o segundo esquema?
-
O alto-falante E funciona normalmente e o D entra em curto-circuito e não emite som.
-
O alto-falante E emite ondas sonoras com frequências ligeiramente diferentes do alto-falante D provocando o fenômeno de batimento.
-
O alto-falante E emite ondas sonoras com frequências e fases diferentes do alto-falante D provocando o fenômeno conhecido como ruído.
-
O alto-falante E emite ondas sonoras que apresentam um lapso de tempo em relação às emitidas pelo alto-falante D provocando o fenômeno de reverberação.
-
O alto-falante E emite ondas sonoras em oposição de fase às emitidas pelo alto-falante D provocando o fenômeno de interferência destrutiva nos pontos equidistantes aos alto-falantes.
