Mircroscópio 3D: produtor de ilusão instantânea

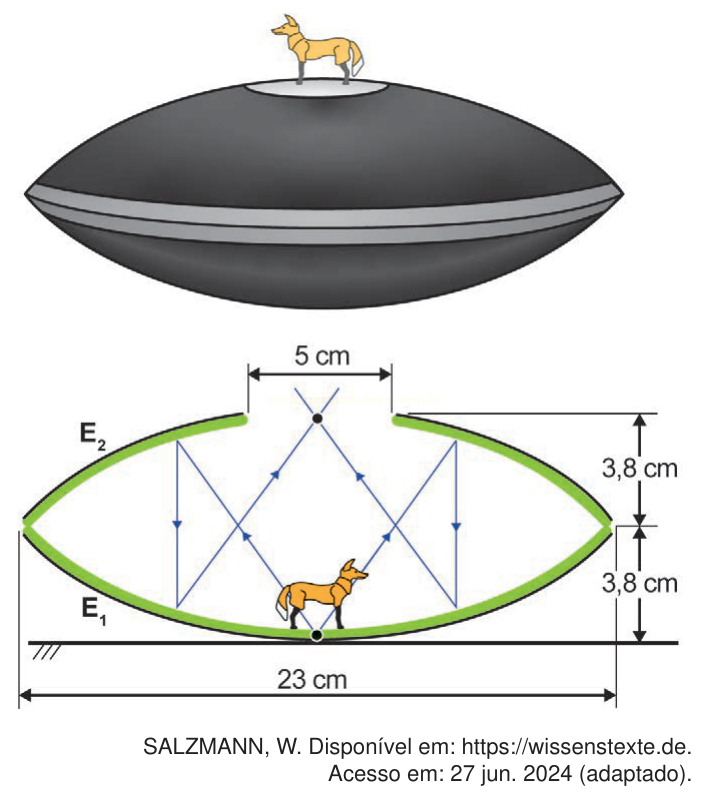

O equipamento ilustrado na figura, de dimensões apresentadas no esquema, é composto por dois espelhos côncavos e , apoiados um sobre o outro por suas bordas, de tal forma que o vértice de coincide com o foco de e vice-versa. Na abertura circular de , é formada uma imagem tridimensional de um objeto posicionado sobre o vértice de . Essa imagem é formada a partir dos raios procedentes do objeto, refletidos por e , respectivamente, conforme o esquema. Os observadores julgam visualizar o objeto quando estão, de fato, visualizando sua imagem. O efeito só é possível porque as superfícies de ambos os espelhos são de extrema qualidade.
Descrição da imagem (gerado por IA)
Figura dividida em duas partes. Em cima, uma ilustração de um disco voador escuro, com uma faixa clara ao redor e uma cúpula no topo, sobre a qual está um pequeno cachorro amarelo. Embaixo, um esquema do corte transversal do mesmo disco, em forma de elipse alongada com bordas verdes: a largura total é de 23 cm, a distância da linha média ao topo é de 3,8 cm e da linha média à base é de 3,8 cm; na parte superior interna, dois pontos estão separados por 5 cm. Linhas azuis com setas mostram trajetórias de raios dentro da cúpula, e o cachorro aparece novamente na base interna, sobre um ponto preto. Uma linha horizontal embaixo representa o solo, e há rotulações E₁ e E₂ nas bordas inferior e superior.
Textos contidos na imagem (gerado por IA)
5 cm
3,8 cm
3,8 cm
23 cm
E1
E2
SALZMANN, W. Disponível em: https://wissenstexte.de. Acesso em: 27 jun. 2024 (adaptado).
A natureza da imagem formada e a distância vertical entre cada ponto objeto e seu correspondente ponto imagem são
-
real e 5 cm.
-
real e 3,8 cm.
-
real e 7,6 cm.
-
virtual e 7,6 cm.
-
virtual e 3,8 cm.
