Em um jogo desenvolvido para uso no computador, objetos tridimensionais vão descendo do alto da tela até alcançarem o plano da base. O usuário pode mover ou girar cada objeto durante sua descida para posicioná-lo convenientemente no plano horizontal. Um desses objetos é formado pela justaposição de quatro cubos idênticos, formando assim um sólido rígido, como ilustrado na figura.
Descrição da imagem (gerado por IA)
Desenho em perspectiva isométrica de três cubos iguais, com as faces visíveis em cinza e as arestas contornadas em preto grosso. Dois cubos estão lado a lado no nível superior e o terceiro está no nível inferior, deslocado para a frente, de modo que o conjunto forma um degrau em 'S'.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
Para facilitar a movimentação do objeto pelo usuário, o programa projeta ortogonalmente esse sólido em três planos quadriculados perpendiculares entre si, durante sua descida.
A figura que apresenta uma possível posição desse sólido, com suas respectivas projeções ortogonais sobre os três planos citados, durante sua descida é
-
Descrição da imagem (gerado por IA)

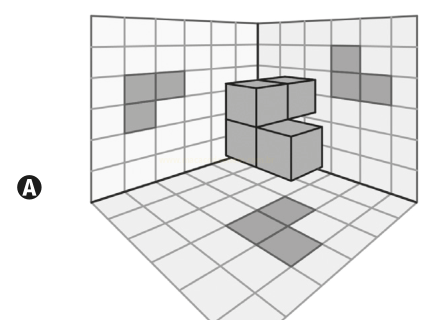

Desenho em perspectiva isométrica de um canto de sala, com duas paredes e o piso divididos em quadrículas. No canto há um empilhamento de cubos cinza: dois cubos lado a lado no nível superior e um cubo no nível inferior, à frente, formando um degrau. Alguns quadrados das paredes e do piso estão pintados de cinza: na parede da esquerda, um bloco de 2 por 2 quadrados na metade de cima; na parede da direita, um bloco de 2 por 2 quadrados na metade de cima; no piso, um bloco de 2 por 2 quadrados à frente do centro. À esquerda da figura, a letra 'A' dentro de um círculo.
Textos contidos na imagem (gerado por IA)
A
-
Descrição da imagem (gerado por IA)

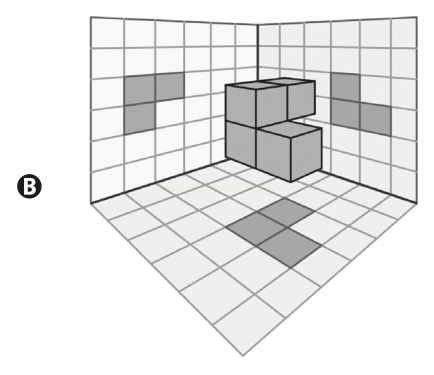

Desenho em perspectiva isométrica de um canto de sala, com duas paredes e o piso divididos em quadrículas. No canto há cubos cinza empilhados: dois no nível superior, lado a lado, e um no nível inferior, à frente. Quadrados das paredes e do piso estão pintados de cinza: na parede da esquerda, um bloco de 2 por 2 quadrados na metade de cima, próximo à linha central; na parede da direita, um bloco de 2 por 2 quadrados na metade de baixo; no piso, um bloco de 2 por 2 quadrados à frente do centro. À esquerda da figura, a letra 'B' dentro de um círculo.
Textos contidos na imagem (gerado por IA)
B
-
Descrição da imagem (gerado por IA)

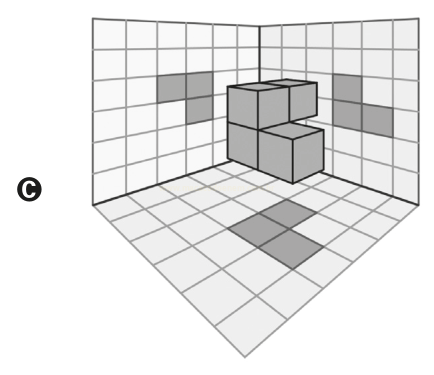

Desenho em perspectiva isométrica de um canto de sala, com paredes e piso quadriculados. No canto há cubos cinza empilhados: dois no nível superior e um no nível inferior, à frente. Quadrados das paredes e do piso estão pintados de cinza: na parede da esquerda, dois quadrados lado a lado, em uma única linha, na metade de cima; na parede da direita, um bloco de 2 por 2 quadrados na metade de baixo; no piso, um bloco de 2 por 2 quadrados à frente do centro. À esquerda da figura, a letra 'C' dentro de um círculo.
Textos contidos na imagem (gerado por IA)
C
-
Descrição da imagem (gerado por IA)

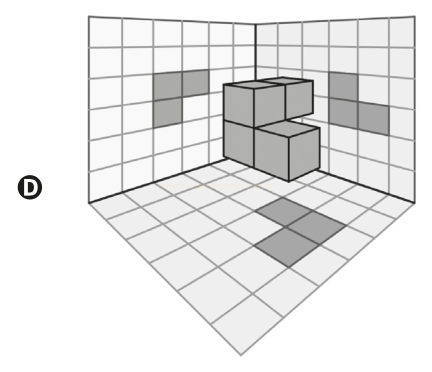

Desenho em perspectiva isométrica de um canto de sala, com paredes e piso quadriculados. No canto há cubos cinza empilhados: dois no nível superior e um no nível inferior, à frente. Quadrados das paredes e do piso estão pintados de cinza: na parede da esquerda, um bloco de 2 por 2 quadrados na metade de cima; na parede da direita, um bloco de 2 por 2 quadrados na metade de baixo; no piso, um bloco de 2 por 2 quadrados deslocado para a direita do centro. À esquerda da figura, a letra 'D' dentro de um círculo.
Textos contidos na imagem (gerado por IA)
D
-
Descrição da imagem (gerado por IA)

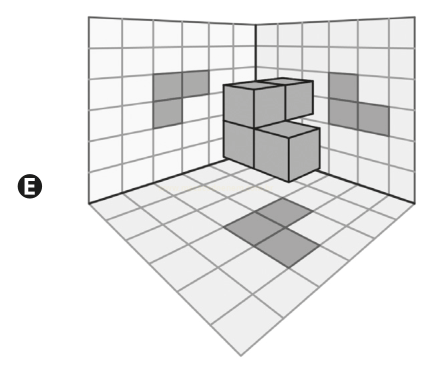

Desenho em perspectiva isométrica de um canto de sala, com paredes e piso quadriculados. No canto há cubos cinza empilhados: dois no nível superior e um no nível inferior, à frente. Quadrados das paredes e do piso estão pintados de cinza: na parede da esquerda, um bloco de 2 por 2 quadrados na metade de cima; na parede da direita, um bloco de 2 por 2 quadrados na metade de baixo; no piso, um bloco de 2 por 2 quadrados à frente do centro. À esquerda da figura, a letra 'E' dentro de um círculo.
Textos contidos na imagem (gerado por IA)
E
