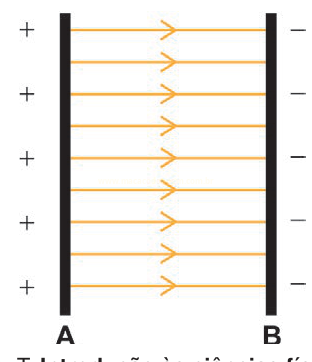

Em um experimento de laboratório, duas barras metálicas, A e B, são carregadas com cargas opostas e imersas em óleo. Farelo de milho é jogado sobre o óleo e, após um certo tempo, o farelo assume o formato das linhas de campo elétrico entre as barras. A figura representa a vista superior desse experimento.
Descrição da imagem (gerado por IA)
Diagrama de linhas de campo elétrico uniforme entre duas placas paralelas verticais. Placa A, à esquerda, marcada com sinais de mais (+); placa B, à direita, marcada com sinais de menos (-). Várias setas horizontais laranja apontam da placa A para a placa B. Não há círculo central. Rótulos A e B abaixo das placas.
Textos contidos na imagem (gerado por IA)
A
B
+
-
Ao repetir o experimento colocando um cilindro metálico oco entre as placas, o esquema que representa o formato das linhas de campo assumido pelo farelo é:
-

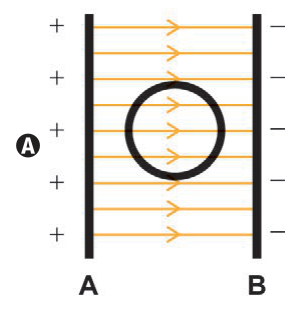

Descrição da imagem (gerado por IA)
Diagrama de linhas de campo elétrico entre duas placas paralelas verticais. A placa da esquerda está marcada com sinais de mais (+) e rotulada A; a placa da direita tem sinais de menos (-) e é rotulada B. Várias setas horizontais laranja partem da placa A e apontam para a placa B. No centro, há um círculo preto vazado, e as linhas de campo passam através dele. A letra A aparece também em um círculo preto à esquerda.
Textos contidos na imagem (gerado por IA)
A
B
+
-Esquema com as placas A (à esquerda) e B (à direita) e o cilindro metálico oco entre elas; as linhas de campo elétrico, indicadas por setas, desviam-se ao encontrar o cilindro e atravessam o seu interior.
-

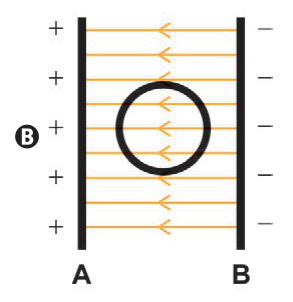

Descrição da imagem (gerado por IA)
Diagrama de linhas de campo elétrico entre duas placas paralelas verticais. A placa da esquerda tem sinais de mais (+) e rótulo A; a placa da direita tem sinais de menos (-) e rótulo B. As setas laranja apontam da direita para a esquerda, ou seja, de B para A. No centro, há um círculo preto vazado, atravessado pelas linhas. A letra B aparece em um círculo preto à esquerda.
Textos contidos na imagem (gerado por IA)
A
B
+
-Esquema com as placas A (à esquerda) e B (à direita) e o cilindro metálico oco entre elas; as linhas de campo elétrico, indicadas por setas, encurvam-se contornando o cilindro, sem atravessar o seu interior.
-

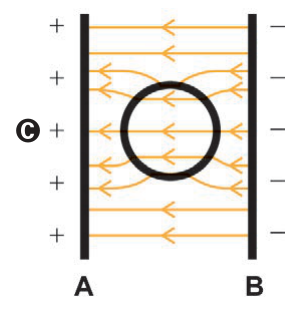

Descrição da imagem (gerado por IA)
Diagrama de linhas de campo elétrico entre placas paralelas verticais. Placa A, à esquerda, com sinais de mais (+); placa B, à direita, com sinais de menos (-). As linhas laranja têm setas apontando para a esquerda e se curvam ao redor de um círculo preto vazado no centro. A letra C aparece em um círculo preto à esquerda.
Textos contidos na imagem (gerado por IA)
C
A
B
+
-Esquema com as placas A (à esquerda) e B (à direita) e o cilindro metálico oco entre elas; as linhas de campo elétrico, indicadas por setas, atravessam o cilindro pela região central, sem sofrer desvios.
-

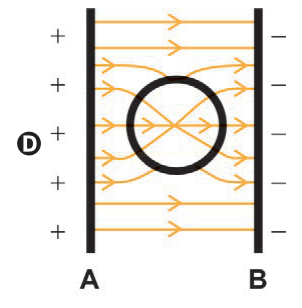

Descrição da imagem (gerado por IA)
Diagrama de linhas de campo elétrico entre placas paralelas verticais. Placa A, à esquerda, com sinais de mais (+); placa B, à direita, com sinais de menos (-). As setas laranja apontam da esquerda para a direita, mas se curvam ao redor de um círculo preto vazado no centro. A letra D aparece em um círculo preto à esquerda.
Textos contidos na imagem (gerado por IA)
D
A
B
+
-Esquema com as placas A (à esquerda) e B (à direita) e o cilindro metálico oco entre elas; as linhas de campo elétrico, indicadas por setas, encurvam-se fortemente ao redor do cilindro, contornando-o pelo exterior.
-

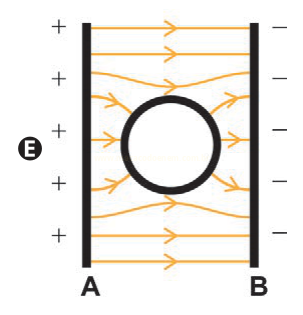

Descrição da imagem (gerado por IA)
Diagrama de linhas de campo elétrico entre placas paralelas verticais. Placa A, à esquerda, com sinais de mais (+); placa B, à direita, com sinais de menos (-). As setas laranja apontam da esquerda para a direita e contornam um círculo preto vazado central, deformando-se ao redor dele. A letra E aparece em um círculo preto à esquerda.
Textos contidos na imagem (gerado por IA)
E
A
B
+
-Esquema com as placas A (à esquerda) e B (à direita) e o cilindro metálico oco entre elas; as linhas de campo elétrico, indicadas por setas, entram no cilindro pela esquerda e se curvam em seu interior.
