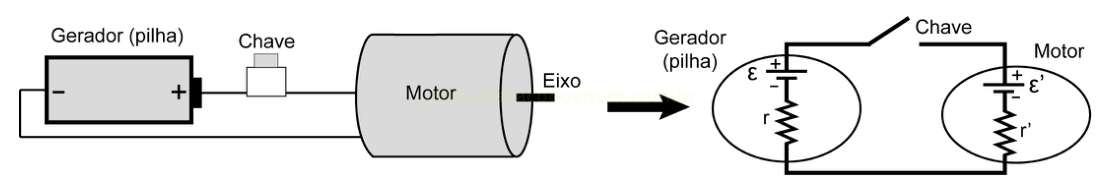

Diversos brinquedos são constituídos de pilhas ligadas a um motor elétrico. A figura mostra uma pilha e um motor acoplados, em que representa a força eletromotriz (FEM) da pilha, representa a força contraeletromotriz (FCEM) do motor e e são resistências internas. Um problema comum que danifica esses brinquedos é o travamento do eixo do motor.
Descrição da imagem (gerado por IA)
Esquema de um circuito elétrico apresentado em duas representações, ligadas por uma seta preta. À esquerda, o desenho mostra um retângulo rotulado Gerador (pilha), com os polos marcados por - e +, seguido por uma Chave, desenhada como um bloco com um botão, e por um Motor cilíndrico, do qual sai à direita um Eixo indicado por uma seta. Os componentes estão ligados por fios em série. À direita, o mesmo circuito é representado como diagrama: o gerador aparece como um par de barras com a força eletromotriz ε e a resistência interna r, ligado por fios a uma Chave e a um Motor, representado por um símbolo com ε linha e r linha.
Textos contidos na imagem (gerado por IA)
Gerador (pilha)
Chave
Motor
Eixo
Gerador (pilha)
Chave
Motor
ε
r
ε'
r'
O que ocorre com a FCEM e com a energia fornecida pelas pilhas, que ocasiona danos ao motor, quando seu eixo de rotação é travado?
-
A FCEM iguala-se com a FEM e toda a energia fornecida pela pilha fica armazenada no circuito.
-
A FCEM sofre grande aumento e toda a energia fornecida pela pilha passa a ser dissipada na forma de calor.
-
A FCEM inverte a polaridade e toda a energia fornecida pela pilha é devolvida para ela na forma de energia potencial.
-
A FCEM reduz-se a zero e toda a energia fornecida pela pilha passa a ser dissipada na resistência interna do motor.
-
A FCEM mantém-se constante e toda a energia fornecida pela pilha continua sendo transformada em energia mecânica.
