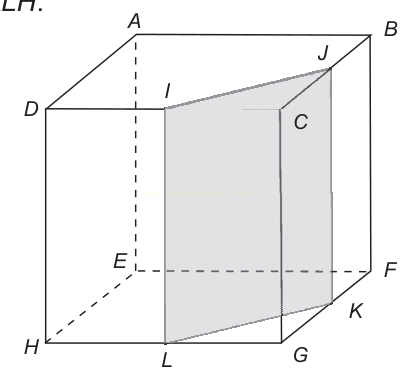

Corta-se um cubo por um plano ortogonal às faces e que contém os pontos médios e das arestas e e elimina-se, em seguida, o prisma , obtendo-se o prisma .
Descrição da imagem (gerado por IA)
Desenho de um cubo em perspectiva com os vértices identificados por letras. Um plano retangular cinza corta o cubo verticalmente, com a borda superior definida pelos pontos I e J e a borda inferior pelos pontos L e K. As arestas escondidas, atrás, são tracejadas. Entre as letras visíveis estão A e D na parte superior esquerda, B e J na parte superior direita, C na face frontal direita, E no centro (vértice oculto), F e K à direita, G e L na base frontal e H na base traseira esquerda.
Textos contidos na imagem (gerado por IA)
LH.
A
B
C
D
E
F
G
H
I
J
K
L
A planificação da superfície do prisma resultante corresponde à figura
-

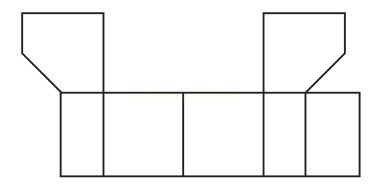

Descrição da imagem (gerado por IA)
Desenho em linhas pretas sobre fundo branco, representando a planificação (molde) de um sólido geométrico. Na parte inferior há uma faixa horizontal formada por cinco retângulos justapostos. Acima do primeiro retângulo, à esquerda, há uma figura com um dos cantos cortados em diagonal, e acima do quarto retângulo há outra figura semelhante, também com o canto inferior esquerdo chanfrado, mais alta que a primeira.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-

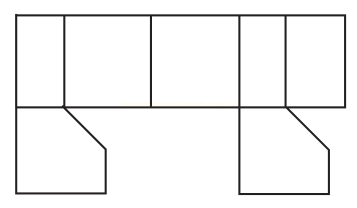

Descrição da imagem (gerado por IA)
Desenho em linhas pretas sobre fundo branco, representando a planificação de um sólido. Na parte superior há uma faixa horizontal de cinco retângulos justapostos. Abaixo do primeiro retângulo, à esquerda, e abaixo do quarto retângulo pendem duas figuras retangulares com o canto inferior direito cortado em diagonal.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-

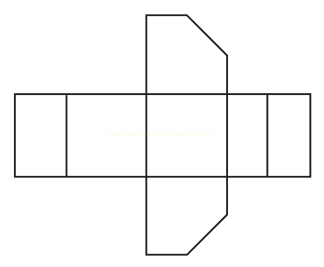

Descrição da imagem (gerado por IA)
Desenho em linhas pretas sobre fundo branco, representando a planificação de um sólido em formato de cruz. A faixa horizontal é formada por cinco retângulos justapostos. Acima do retângulo central há um retângulo com o canto superior direito cortado em diagonal; abaixo do retângulo central há outro, com o canto inferior direito cortado em diagonal.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-

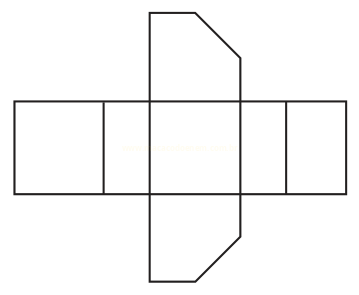

Descrição da imagem (gerado por IA)
Desenho em linhas pretas sobre fundo branco, representando a planificação de um sólido em formato de cruz. Uma faixa horizontal reúne cinco retângulos justapostos. Acima do terceiro retângulo há uma figura retangular com o canto superior direito chanfrado, e abaixo do terceiro retângulo há uma figura semelhante, com o canto inferior direito chanfrado.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
-

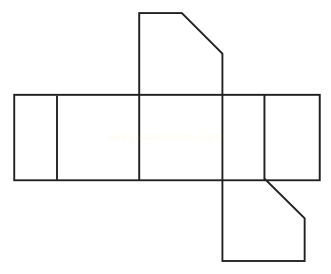

Descrição da imagem (gerado por IA)
Desenho em linhas pretas sobre fundo branco, representando a planificação de um sólido. Uma faixa horizontal de cinco retângulos justapostos ocupa o centro da figura. Acima do terceiro retângulo há uma figura retangular com o canto superior direito chanfrado e, abaixo do quarto retângulo, à direita, há outra figura com o canto inferior direito chanfrado.
Textos contidos na imagem (gerado por IA)
Nenhum texto foi identificado nesta imagem.
