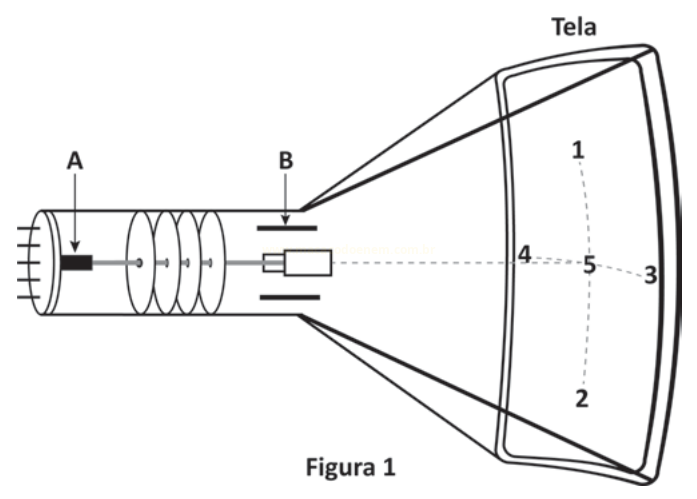

A Figura 1 apresenta o esquema de um tubo de imagem em que um filamento, na posição A, libera elétrons por efeito termiônico. Esses elétrons formam um feixe estreito, que é acelerado por campos elétricos em direção à parte interna da tela. Nesse caminho, o feixe de elétrons passa por outro campo elétrico, na região B, atingindo, em seguida, a parte interna da tela do tubo, a qual é recoberta por um material que emite luz ao receber o impacto dos elétrons.
Descrição da imagem (gerado por IA)
Diagrama esquemático de um tubo de raios catódicos, identificado abaixo como "Figura 1". Na extremidade esquerda há pinos elétricos, e dentro do tubo, à esquerda, um pequeno bloco escuro indicado pela letra A. À direita dele há um conjunto de lentes representadas por elipses. A letra B indica uma região com duas placas paralelas e uma pequena abertura, por onde passa um feixe representado por linha tracejada. Esse feixe segue para a direita e se abre em um cone, delimitado por duas retas que partem de B até as bordas superior e inferior de uma tela grande e curva, à direita, rotulada "Tela". Sobre a tela estão marcados os pontos numerados 1, na parte de cima; 2, na parte de baixo; 3, à direita; e 4 e 5, próximos ao centro, sobre uma linha tracejada curva.
Textos contidos na imagem (gerado por IA)
Tela
Figura 1
A
B
1
2
3
4
5

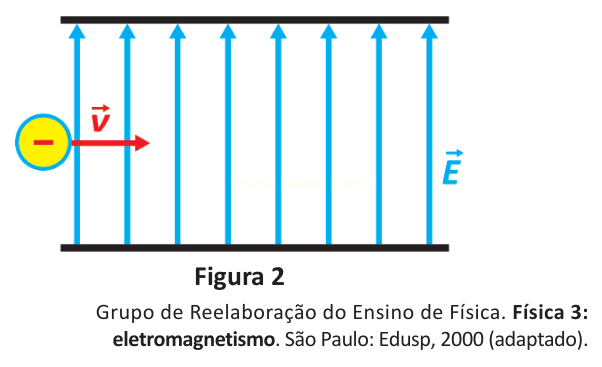

Na Figura 2, a carga negativa representa o feixe de elétrons que é acelerado e, posteriormente, atinge um ponto da tela. O campo elétrico na região B apresenta a seguinte configuração:
Descrição da imagem (gerado por IA)
Diagrama identificado abaixo como "Figura 2". Duas linhas horizontais pretas, uma em cima e outra embaixo, delimitam uma região onde há várias setas azuis verticais paralelas, todas apontando para cima, representando um campo elétrico uniforme; à direita desse conjunto aparece a letra E com uma pequena seta. À esquerda, entre as placas, há um círculo amarelo com um sinal de menos dentro, representando uma carga negativa, e uma seta vermelha horizontal, com a letra v, apontando para a direita, representando a velocidade da carga. Abaixo da figura há a referência bibliográfica.
Textos contidos na imagem (gerado por IA)
Figura 2
E
v
Grupo de Reelaboração do Ensino de Física. Física 3: eletromagnetismo. São Paulo: Edusp, 2000 (adaptado).
Nessa situação, qual ponto da tela será atingido pelo feixe de elétrons?
-
1
-
2
-
3
-
4
-
5
